产品系列

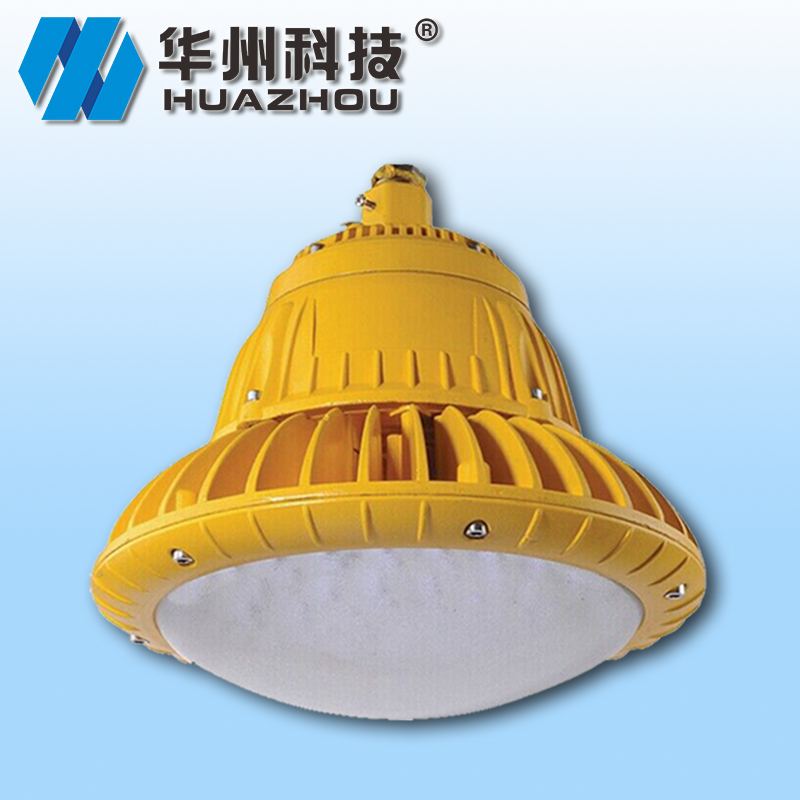

BAD85-M 防爆高效节能LED灯
应用范围 | |||||||||
◆适用于爆炸性气体环境1区、2区场所; ◆适用于可燃性粉尘环境21区、22区; ◆适用于IIA、IIB、IIC类爆炸性气体环境; ◆适用于T1-T6组温度组别; ◆适用于石油开采、炼油、化工、军工等危险环境及海洋石油平台、油轮等场所作普通照明及作业照明之用; ◆适用于节能改造项目及检修更换困难的场所; ◆适用于防护要求较高、潮湿的场所。 |
|||||||||
型号含义 | |||||||||
![]() |
|||||||||
产品特性 | |||||||||
◆铝合金压铸壳体,表面高压静电喷塑; ◆高防腐性能的不锈钢外露紧固件; ◆高硼硅物理钢化玻璃透明罩,雾化防眩光设计,抗4J能量冲击、抗热聚变、透光率高达90%; ◆螺纹隔爆及止口隔爆形式,防爆性能可靠; ◆专业光学软件设计的二次配光系统,特制光学透镜,配光合理,照度均匀; ◆光源腔、电源腔、接线腔三腔分离结构,采用间接引入方式,设有独立的接线腔; ◆专业的隔热技术,特殊隔热材料,有效隔离热传导,保证产品可靠工作; ◆特制的恒流恒压电源,宽电压输入,恒功率输出,具有恒流、开路保护、短路保护等功能; ◆高功率因数cosФ ≥0.98; ◆可根据要求配装应急装置,当供电电源断电时,灯具自动切换到应急照明状态; ◆钢管布线G3/4”。 |
|||||||||
技术参数 | |||||||||
执行标准: | GB3836.1、GB3836.2、GB3836.3、GB12476.1、GB12476.5 | ||||||||
防爆标志: | Ex de II CT6 Gb/Ex tD A21 IP66 T80℃ | ||||||||
额定电压: | AC85-265V 50/60Hz(如有特殊要求请注明) | ||||||||
配用光源: | LED | ||||||||
光源功率: | 20W、30W、40W、50W、60W、70W、80W、100W | ||||||||
发光效率: | ≥110lm/W | ||||||||
功率因数: | >0.98 | ||||||||
色 温: | 2700-7000K | ||||||||
防护等级: | IP66 | ||||||||
防腐等级: | WF2 | ||||||||
绝缘等级: | I | ||||||||
引入装置: | G3/4”引入口规格,适合Ф10mm-Ф14mm电缆 | ||||||||
接线端子: | <2.5m㎡导线可靠连接 | ||||||||
外形尺寸及安装举例 | |||||||||
![]() |
![]() |
![]() |
|||||||
![]() |
|||||||||
产品规格 | |||||||||
型号规格 | 额定功率(W) | 光源类型 | 光通量 | 光源平均使用寿命 | 产品重量 | 壳体类型 | |||
BAD85-M20 | 20 | LED | 2100 | 100000 | 4.0 | I | |||
BAD85-M30 | 30 | LED | 3150 | 100000 | |||||
BAD85-M40 | 40 | LED | 4200 | 100000 | |||||
BAD85-M50 | 50 | LED | 5200 | 100000 | 5.2 | II | |||
BAD85-M60 | 60 | LED | 6300 | 100000 | |||||
BAD85-M70 | 70 | LED | 7350 | 100000 | |||||
BAD85-M80 | 80 | LED | 8400 | 100000 | 5.5 | III | |||
BAD85-M100 | 100 | LED | 10500 | 100000 | |||||
订货须知 | |||||||||
◆按照产品型号规格说明逐条选择并注明防爆标志; 例如:需要70W规格,吸顶式安装,配接线盒,则产品型号规格为BAD85-M70xH Exde II CT6 Gb; ◆本灯具出厂时已配光源; ◆安装附件的配置请查阅“安装配件选配表”。 |
